Функции

В гидравлическом приводе станка используется винтовой насос, обеспечивающий плавную работу и низкий уровень шума.
Головка шлифовального круга оснащена встроенным подшипником втулки-типа с системой шпинделя с большим конусом и динамическим давлением, обеспечивающим высокую точность вращения и жесткость.
В направляющих подачи используются направляющие с пластиковым-покрытием, что улучшает плавность работы на низких скоростях и повышает устойчивость к вибрации.
Станок отличается высокой точностью обработки, рациональной общей компоновкой, эстетичным дизайном, а также концентрированными, интуитивно понятными и простыми-рукоятками управления-для безопасной работы.

Приложение

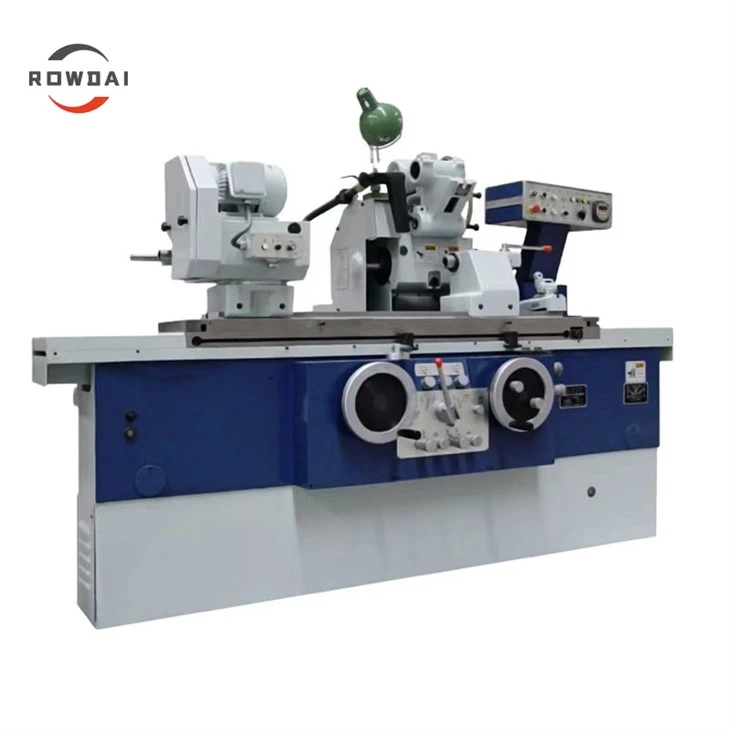

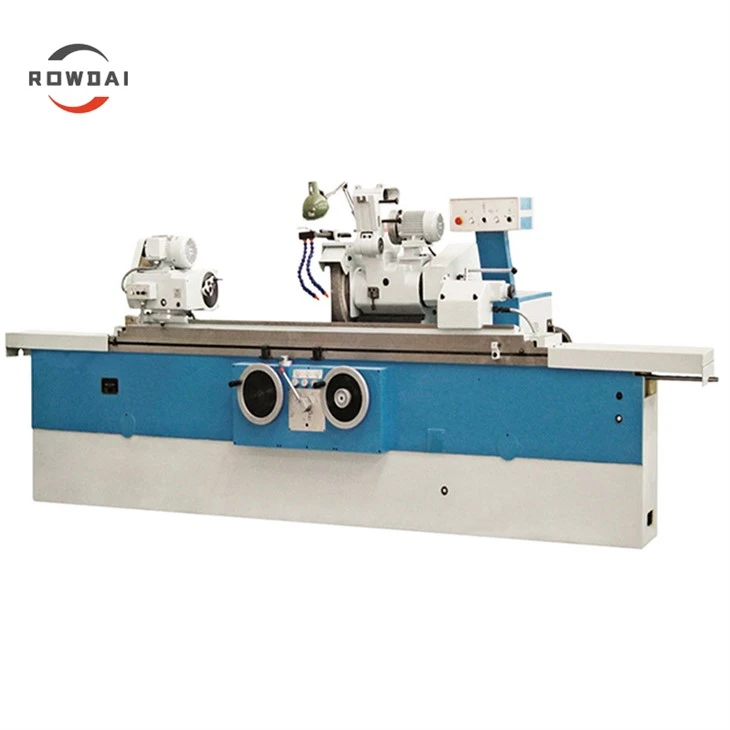

Мощный круглошлифовальный станок используется для шлифования наружной поверхности цилиндрических и конических заготовок.

Мощный круглошлифовальный станок подходит для высокоточного-точного шлифования валов, втулок и т. д. Он широко используется в автомобильной, моторостроительной, зубчатой, насосной, компрессорной, электронной и инструментальной промышленности. Он также используется для обработки небольших- валов и деталей втулок в механических, инструментальных и ремонтных мастерских.
Для зеркального шлифования используется сверхмощный круглошлифовальный станок.

Ручное управление: продольное шлифование, врезное-режущее шлифование.

Элемент		Единица	MG1320E
			500	750	1000
Основные параметры
Высота центра		мм	125
Расстояние между центрами		мм	500	750	1000
Макс. диаметр поворота		мм	Φ200
Диапазон внешнего шлифования		мм	Φ5-Φ200
Макс. вес между центрами		Кг	50
Макс. погрузка на патрон		Кг	30
Рабочий стол
Макс. угол поворота	Против-часовой стрелки	степень	9	8	7
	ClockWise	степень	9	8	3
Головка колеса
Поперечная подача	Путешествие за оборот	мм	1
Шлифовальный круг
Наружное шлифование	Макс. диаметр колеса	мм	400
	Минимальный диаметр колеса	мм	280
	Ширина колеса	мм	32-50
	Внутренний диаметр колеса	мм	203
	Макс. линейная скорость	m/s	35
передняя бабка
Скорость вращения шпинделя		об/мин	30-300
Макс. угол поворота (против-часовой стрелки)		степень	90
Конус шпинделя		-	МТ4
задняя бабка
Втягивание рукава		мм	25
Конусность центра		-	МТ4
Другие
Вес нетто		Кг	2020	2420	3000
Вес брутто		Кг	2730	3130	3500
Размер упаковки		мм	2690×2000×2050
			2810×2000×2050
			3950×2150×2280

Нет.	Содержание проверки	Эскиз испытательной-детали и состояния обработки		Объект проверки	Единица	MG1320E
						×500	×750	×1000
M1	Точность шлифования испытательного-образца между центрами		L=150 d=50	Округлость	мм	0.0005
			L=200 d=60
			L=350 d=35	Соответствие диаметра в продольном сечении	мм	0.003		--
			L=750 d=75			--		0.005
			-	Шероховатость	μm	Ra Меньше или равно 0,01
M2	Точность шлифования короткого тестового-заготовка, закрепленного на патроне		L=30 d=60	Округлость	мм	0.002
				Шероховатость	μm	Ra Меньше или равно 0,04

Нет.	Имя	Картина	Спецификация	Количество
	Бак охлаждающей жидкости		22-LT005	1 комплект
	Фильтр		M00.3A81-602	1 шт.
	Колесный комод		JT040	1 комплект

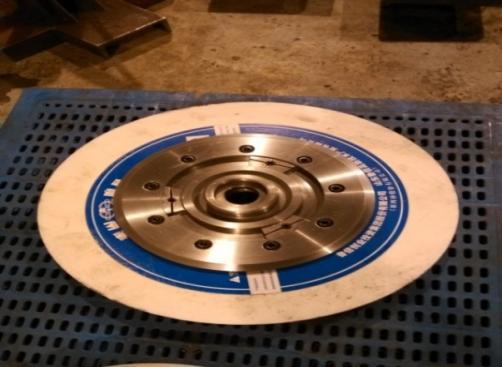

	Шлифовальный круг и фланец		P400×(32-50)×203 ВА(80-100)К	1 фланец шлифовального круга+1
	Балансировочная оправка		Б-JT067	1 шт.

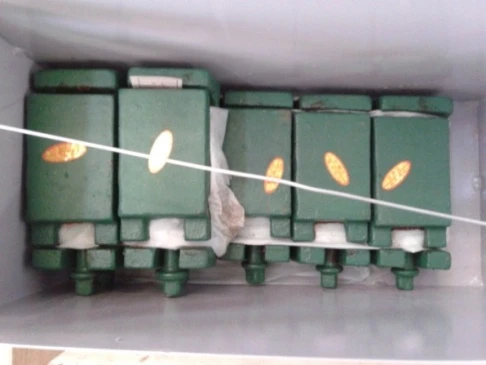

	Выравнивающий клин		JT065	4 шт. Длина шлифования 500 мм)
				5 шт. Длина шлифования 750 мм)
				6 шт. Длина шлифования 1000 мм)

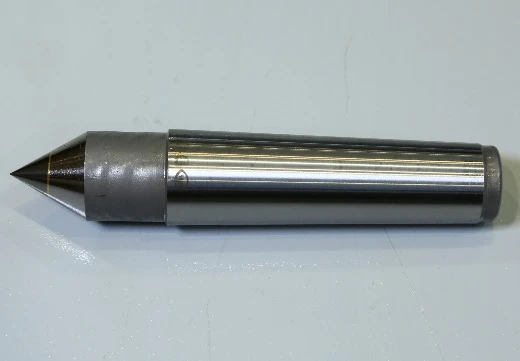

	Центры		D124	2 шт.

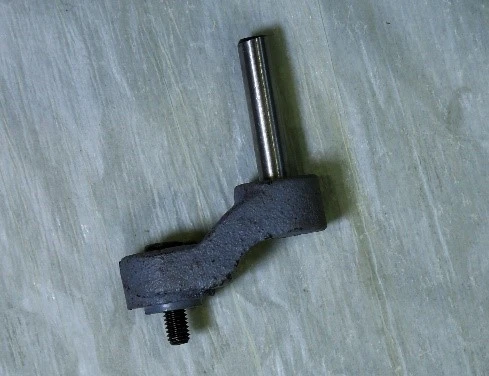

	Собака		3#B2S01-1	1 шт.
	Ключ с одной головкой		28-32/S93-1	1 шт.

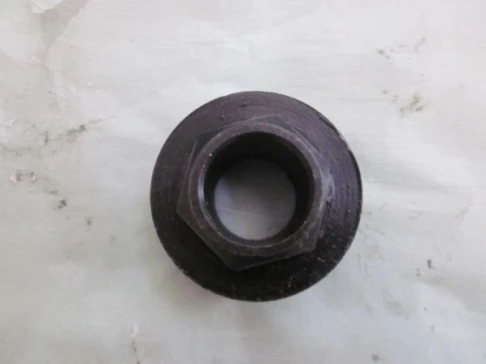

	Разгрузочная гайка колеса		310/M00.3A4	1 шт.

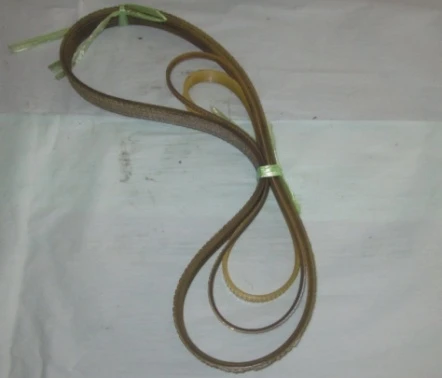

	Полиуретановый клиновой ремень			1 комплект
	Собака-толкач		110/МГ0.2А	1 шт.
